SISTEMI PER LA GIUNZIONE

Saldatrici

Le saldatrici Nupi Industrie Italiane sono costruite in conformità alla Norma di prodotto UNI 10566. Sono progettate per saldare tutti i raccordi elettrosaldabili dotati di codice a barre conformi alla normativa ISO 13950 oggi presenti sul mercato.

SALDATRICI PER ELETTROFUSIONE

  • SALDATRICE AUTOMATICA SUPER LIGHT
  • SALDATRICE MANUALE PER RACCORDI ELETTROSALDABILI
  • SALDATRICE AUTOMATICA MULTIFUNZIONE
  • SALDATRICE AUTOMATICA MULTIFUNZIONE INCORPORATA IN CASSA DI TRASPORTO
  • SALDATRICE SMARTWELD AUTOMATICA MULTIFUNZIONE INCORPORATA IN CASSA DI TRASPORTO

SALDATRICE AUTOMATICA CON LETTORE CODICE A BARRE PER RACCORDI ELETTROSALDABILI - SUPER LEGGERA

Codice articolo: 00E9001SL

Conforme alle direttive CE

Conforme alla Norma UNI 10566 - TIpo POLIVALENTE
Lettura dei parametri tramite codice a barre conformi alla Norma ISO 13950 e introduzione manuale dei parametri tempo e tensione.
Visore con retroilluminazione disposto su 4 righe da 20 caratteri
Sensore di controllo della temperatura ambiente
Terminali da ø 4 mm (art. 00S8305) con adattatori da 4,7mm (00S8203)

CARATTERISTICHE TECNICHE

00E9001SL

Range di saldatura 20÷63 mm
Campo di lavoro di raccordi fino a 20 Amp. di picco
Alimentazione 230V E 50Hz/60Hz
Potenza massima assorbita 500 VA
Potenza minima richiesta 1,5Kw
Tensione in uscita da 5 a 42 volts
Cavo di alimentazione L= 3 m
Cavo di saldatura L=2 m
Dimensioni 210x115xH200 mm
Volume 0,0048 mc
Peso 6,5kg
Grado di protezione IP 54
Temperatura di lavoro da-18° a + 55°C

Elementi di base forniti con la saldatrice: • Manuale di istruzioni su supporto esterno e guida rapida cartacea • Cassa per il trasporto • Lettore codice a barre • Adattatori da 4,7 mm Accessori e ricambi: • 00BCSCAN: Lettore codice a barre

SALDATRICE MANUALE PER RACCORDI ELETTROSALDABILI

Codice articolo: 00E8500 / 00E8500L

Conforme alle direttive CE 89/392.

La saldatrice è stata progettata per saldare tutti i raccordi elettrosaldabili. Può essere impostata in sette lingue differenti (italiano, inglese, francese, spagnolo, tedesco, olandese, portoghese).

L’immissione dei dati di saldatura (tempo e tensione) avviene manualmente.
Il grande display retroilluminato informa l’operatore durante il ciclo di saldatura sul tempo residuo, la potenza assorbita e l’energia consumata. Visore con retroilluminazione disposto su 4 righe da 20 caratteri
Sensore di controllo della temperatura ambiente
Terminali da ø 4 mm (art. 00S8305) con adattatori da 4,7mm (00S8203)

CARATTERISTICHE TECNICHE

00E8500

​00E8500L

Range di saldatura 20÷315 mm 20÷160 mm
Campo di lavoro di raccordi fino a 80 Amp. di picco fino a 40 Amp. di picco
Alimentazione 230V E 50Hz/60Hz 230V E 50Hz/60Hz
Potenza massima assorbita 2.000 VA 1.000 VA
Potenza minima richiesta 4 Kw 3 Kw
Tensione in uscita da 5 a 42 volts da 5 a 42 volts
Cavo di alimentazione L= 4 m L= 4 m
Cavo di saldatura L= 4 m L= 4 m
Dimensioni 340x500xH220 mm 310x350xH160 mm
Volume 0,0327 mc 0,0104 mc
Peso 20 kg 15,6 kg
Grado di protezione IP 54 IP 54
Temperatura di lavoro da-18° a + 55°C da-18° a + 55°C

Elementi di base forniti con la saldatrice: • Manuale di istruzioni • Cassa per il trasporto • Adattatori da 4,7 mm

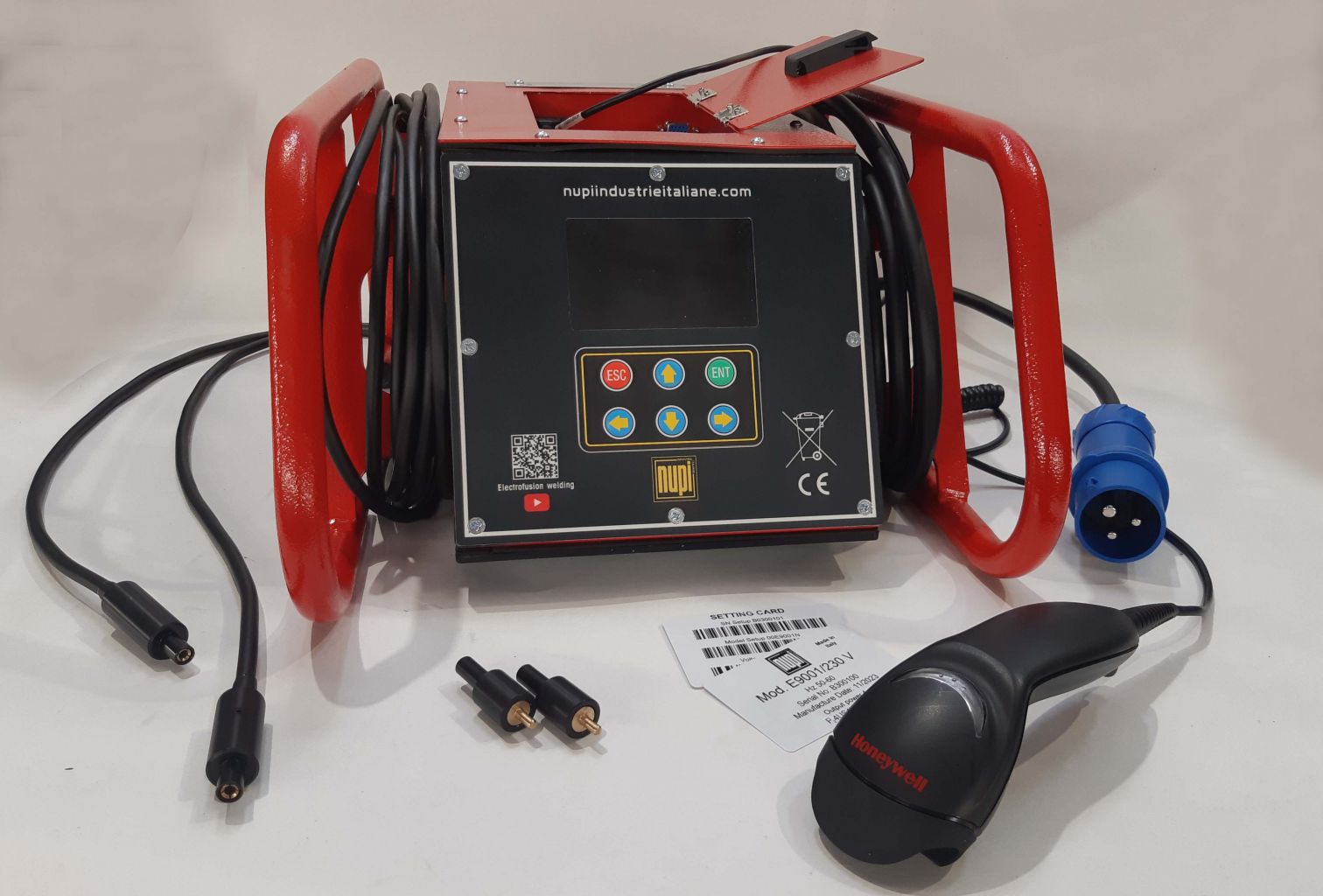

SALDATRICI AUTOMATICHE MULTIFUNZIONE CON LETTORE CODICE A BARRE PER RACCORDI ELETTROSALDABILI

Codice articolo: 00E9001HW /00E9001 / 19SSEL8404 / 00E9001L / 19SSEL8404L

Conforme alle direttive CE

Conforme alla Norma UNI 10566 - TIpo POLIVALENTE
Lettura dei parametri tramite codice a barre conformi alla Norma ISO 13950 e introduzione manuale dei parametri tempo e tensione.
Display LCD grafico a colori 480X278 pix (95x53mm)
Sensore di controllo della temperatura ambiente
Terminali da ø 4 mm (art. 00S8305) con adattatori da 4,7mm (00S8203)

CARATTERISTICHE TECNICHE

00E9001HW

00E9001

​19SSEL8404

​00E9001L

​19SSEL8404L

Classificazione ISO P2 4US1VAKDX P2 4US1VAKDX P2 2US1VAKDX
Range di saldatura 20÷1000 mm 20÷630 mm 20÷160 mm
Capacità memoria saldature 10.000 10.000 10.000
Capacità memoria prove in pressione 8 memoria da 500 parametri 8 memoria da 500 parametri 8 memoria da 500 parametri
Campo di lavoro di raccordi fino a 100 Amp. di picco fino a 100 Amp. di picco fino a 40 Amp. di picco
Modalità di saldatura inserimento manuale/ lettura barcode inserimento manuale/ lettura barcode inserimento manuale/ lettura barcode
Wi-fi no no no
Alimentazione 230V E 50Hz/60Hz 230V E 50Hz/60Hz 230V E 50Hz/60Hz
Potenza massima assorbita 5.000 VA 4.000 VA 1.000 VA
Duty Cycle 60% (*) 90 Amp 73 Amp 27 Amp
Potenza minima richiesta 6 Kw 5 Kw 3 Kw
Tensione in uscita da 5 a 42 volts da 5 a 42 volts da 5 a 42 volts
Cavo di alimentazione L= 4 m L= 4 m L= 4 m
Cavo di saldatura L= 4 m L= 4 m L= 4 m
Dimensioni 310 x 500 x h205mm 310 x 500 x h205mm 310 x 450 x h170 mm
Volume 0,0575 mc 0,0575 mc 0,0104 mc
Peso 26,5 kg 25,2 kg 13,0 kg
Fattore di compensanzione energia impostato
Grado di protezione IP 54 IP 54 IP 54
Temperatura di lavoro da-18° a + 52°C da-18° a + 52°C da-18° a + 52°C

(*)Fattore di intermittenza

Elementi di base forniti con la saldatrice: • Manuale di istruzioni su supporto esterno e guida rapida cartacea • Supporto per l’installazione del software • Cassa per il trasporto • Lettore codice a barre • Adattatori da 4,7 mm

Accessori e ricambi: • 00USBKEY: Supporto per l’installazione del software per scarico dati (rapporti di saldatura, tracciabilità, coordinate GPS e prove in pressione) • 00GPS: Sistema di rilevamento satellitare della posizione • 00SENS: Dispositivo per collaudo reti in pressione • 00BCSCAN: Lettore codice a barre

SALDATRICE AUTOMATICA MULTIFUNZIONE INCORPORATA IN CASSA DI TRASPORTO

CON LETTORE CODICE A BARRE PER RACCORDI ELETTROSALDABILI

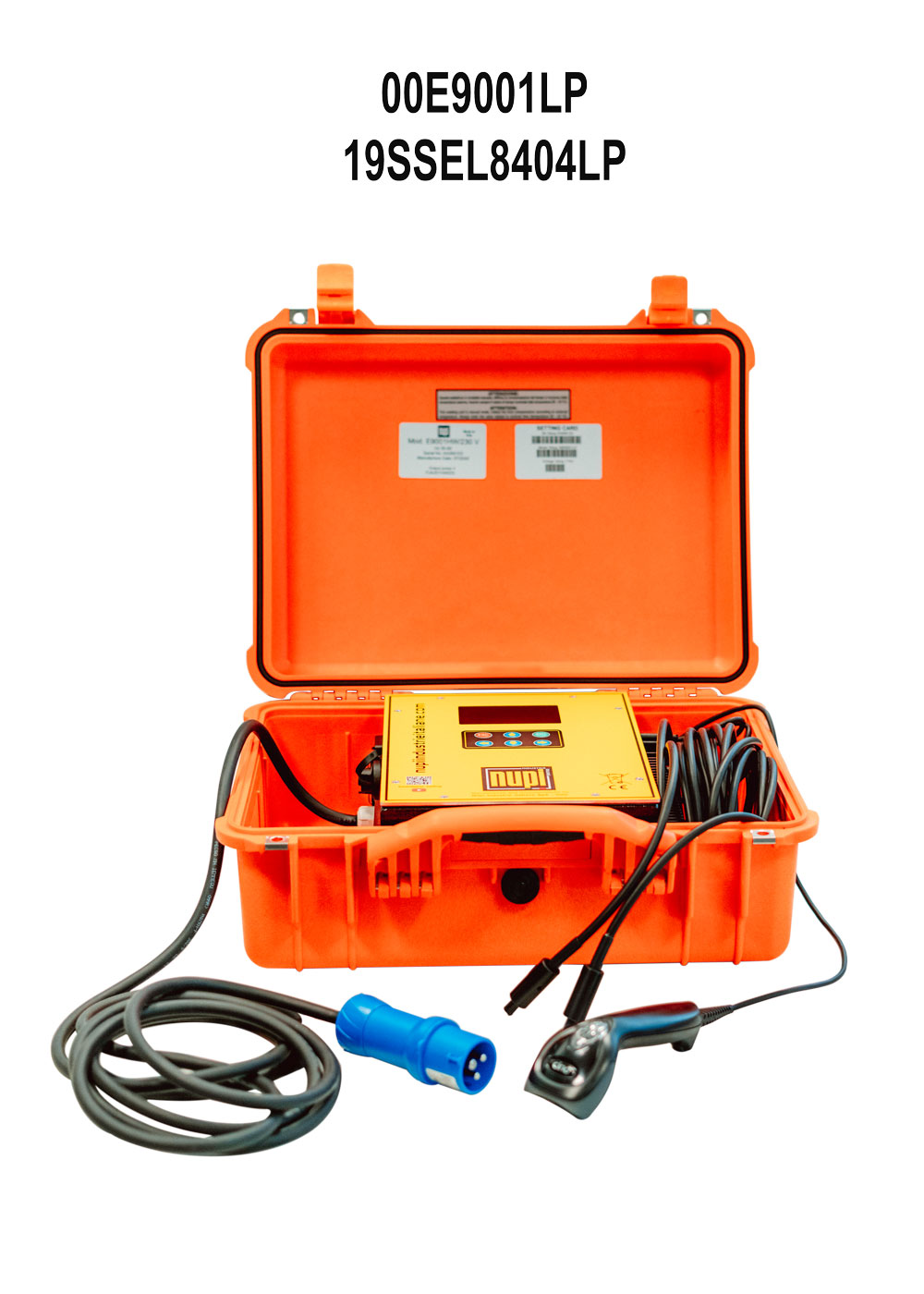

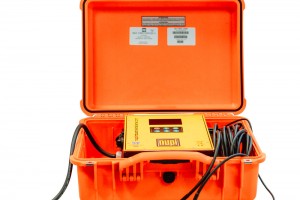

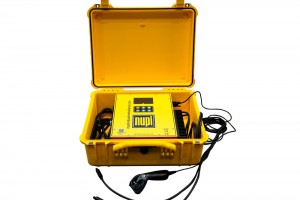

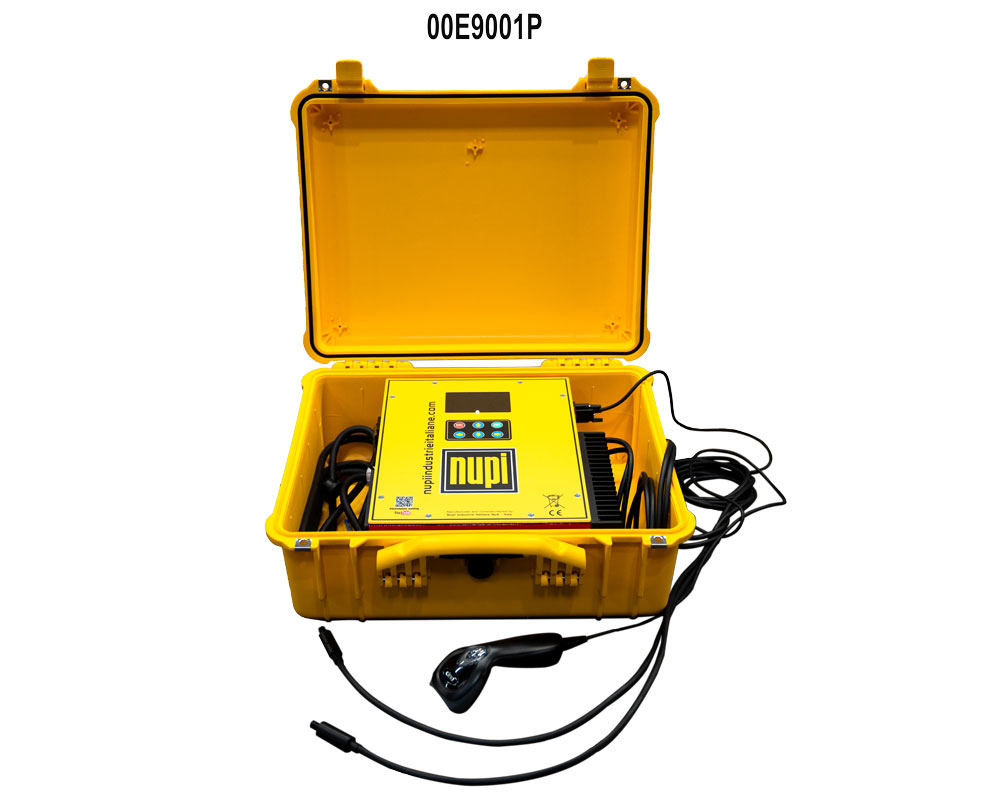

Codice articolo: 00E9001P / 19SSEL8404P / 00E9001LP / 19SSEL8404LP

Saldatrice incorporata in un’innovativa cassa di trasporto impermeabile, a tenuta stagna, a prova di sabbia e polvere e in grado di reistere agli urti.La cassa è certificate per resistere a temperature da -18°C a +50°C.

Conforme alle direttive CE

Conforme alla Norma UNI 10566 - TIpo POLIVALENTE

Lettura dei parametri tramite codice a barre conformi alla Norma ISO 13950 e introduzione manuale dei parametri tempo e tensione.
Visore con retroilluminazione disposto su 4 righe da 20 caratteri
Sensore di controllo della temperatura ambiente
Terminali da ø 4 mm (art. 00S8305) con adattatori da 4,7mm (00S8203)

CARATTERISTICHE TECNICHE

00E9001P

19SSEL8404P

â??00E9001LP

19SSEL8404LP

Range di saldatura 20÷400 mm 20÷160 mm
Capacità memoria saldature 10.000 saldature 10.000 saldature
Capacità memoria prove in pressione 8 memoria da 500 parametri 8 memoria da 500 parametri
Campo di lavoro di raccordi fino a 80 Amp. di picco fino a 40 Amp. di picco
Alimentazione 230V E 50Hz/60Hz 230V E 50Hz/60Hz
Potenza massima assorbita 2.000 VA 1.500 VA
Potenza minima richiesta 3 Kw 3 Kw
Tensione in uscita da 5 a 42 volts da 5 a 42 volts
Cavo di alimentazione L= 4 m L= 4 m
Cavo di saldatura L= 4 m L= 4 m
Dimensioni 510x436xH217 mm 510x410xH200 mm
Volume 0,0496 mc 0,0418 mc
Peso 24,0 kg 16,0 kg
Grado di protezione IP 54 IP 54
Temperatura di lavoro da-18° a + 55°C da-18° a + 55°C

Elementi di base forniti con la saldatrice: • Manuale di istruzioni su supporto esterno e guida rapida cartacea • Supporto per l’installazione del software • Cassa per il trasporto • Lettore codice a barre • Adattatori da 4,7 mm

Accessori e ricambi: • 00USBKEY: Supporto per l’installazione del software per scarico dati (rapporti di saldatura, tracciabilità, coordinate GPS e prove in pressione) • 00GPS: Sistema di rilevamento satellitare della posizione • 00SENS: Dispositivo per collaudo reti in pressione • 00BCSCAN: Lettore codice a barre

SALDATRICE SMARTWELD AUTOMATICA MULTIFUNZIONE INCORPORATA IN CASSA DI TRASPORTO

CON LETTORE CODICE A BARRE PER RACCORDI ELETTROSALDABILI

Codice articolo: 00SMARTWELD / 19SMARTWELD / 00SMARTWELDL / 19SMARTWELDLIGHT

La saldatrice SMARTWELD associata al NupiWeldingApp consente una gestione completa di tutte le informazioni relative a cantiere, saldature, tracciabilità dei prodotti installati, mappatura dell’installazione tramite localizzazione GPS e tutte le attività di collaudo successive.
Incorporata in un’innovativa cassa di trasporto impermeabile, a tenuta stagna, a prova di sabbia e polvere e in grado di reistere agli urti. La cassa è certificate per resistere a temperature da -18°C a +50°C.

Conforme alle direttive CE

Conforme alla Norma UNI 10566 - TIpo POLIVALENTE

Lettura dei parametri tramite codice a barre conformi alla Norma ISO 13950 e introduzione manuale dei parametri tempo e tensione.
Visore con retroilluminazione disposto su 4 righe da 20 caratteri
Sensore di controllo della temperatura ambiente
Terminali da ø 4 mm (art. 00S8305) con adattatori da 4,7mm (00S8203)

CARATTERISTICHE TECNICHE

00SMARTWELD

19SMARTWELD

00SMARTWELDL

19SMARTWELDLIGHT

Range di saldatura 20÷400 mm 20÷160 mm
Capacità memoria saldature 10.000 saldature 10.000 saldature
Capacità memoria prove in pressione 8 memoria da 500 parametri 8 memoria da 500 parametri
Campo di lavoro di raccordi fino a 80 Amp. di picco fino a 40 Amp. di picco
Alimentazione 230V E 50Hz/60Hz 230V E 50Hz/60Hz
Potenza massima assorbita 2.000 VA 1.500 VA
Potenza minima richiesta 3 Kw 3 Kw
Tensione in uscita da 5 a 42 volts da 5 a 42 volts
Cavo di alimentazione L= 4 m L= 4 m
Cavo di saldatura L= 4 m L= 4 m
Dimensioni 510x436xH217 mm 510x410xH200 mm
Volume 0,0496 mc 0,0418 mc
Peso 24,0 kg 16,0 kg
Grado di protezione IP 54 IP 54
Temperatura di lavoro da-18° a + 55°C da-18° a + 55°C

Elementi di base forniti con la saldatrice: • Manuale di istruzioni su supporto esterno e guida rapida cartacea • Supporto per l’installazione del software • Cassa per il trasporto • Lettore codice a barre • Adattatori da 4,7 mm

Accessori e ricambi: • 00USBKEY: Supporto per l’installazione del software per scarico dati (rapporti di saldatura, tracciabilità, coordinate GPS e prove in pressione) • 00GPS: Sistema di rilevamento satellitare della posizione • 00SENS: Dispositivo per collaudo reti in pressione • 00BCSCAN: Lettore codice a barre


POLIFUSORI

  • POLIFUSORI
  • SALDATRICE DA BANCO

Codice articolo: 00NSBEP / 00NPCCE / 00NPCCE125

Saldatrici manuali per polifusione a bicchiere di tubi e raccordi, secondo le normative di riferimento, dotate di piastra scaldante in alluminio e di una pratica impugnatura in plastica isolata termicamente.

I polifusori permettono la saldatura di elementi in PE, PP, PP-R, PVDF e sono caratterizzati da forme e campi di lavoro diversi a seconda delle esigenze.

CARATTERISTICHE TECNICHE

00NSBEP

​00NPCCE

00NPCCE125
Range di saldatura 20÷32 mm 16÷63 mm 16÷125 mm
Alimentazione 230V E 50Hz/60Hz 230V E 50Hz/60Hz 230V E 50Hz/60HzAs
Assorbimento Max 500 W 800 W 1400 W
Tensione in uscita da 5 a 42 volts da 5 a 42 volts da 5 a 42 volts
Dimensioni 115x50x320 mm 175x50x360 mm 175x50x360 mm
Volume 0,0327 mc 0,0104 mc 175x50x395 mm
Peso (solo polifusore) 1,44 kg 1,82 kg 3,16 kg
Fornito con matrici No No
Cassa di trasporto No No
Temperatura di lavoro da-5° a + 40°C da-5° a + 40°C da-5° a + 40°C

Elementi di base forniti con la saldatrice: • Manuale di istruzioni • Cassa per il trasporto (solo per 00NSBEP) • Supporto a forcella • Perno per bussole • Chiave a brugola

Accessori a richiesta: • Bussole di polifusione maschio/femmina (per 00NPCCE e 00NPCCE125)

Codice articolo: 00STL125

Saldatrice da cantiere e laboratorio per polifusione nel bicchiere di tubi e raccordi fino al Ø 125 mm. Composta da una macchina base dotata di selettore per le profondità di saldatura dai diversi diametri, quattro morse in acciaio autocentranti per la presa di tubi e raccordi, polifusore autocentrante con dispositivo elettronico per il controllo delle temperature, dispositivo per la profondità massima di riscaldamento, carrello slitta di trasporto, rulliera di sostegno tubo, serie bussole per polifusione da Ø 25 a 125 mm con cassetta di trasporto. Permette la saldatura di elementi in PE, PP, PP-R, PVDF e sono caratterizzati da forme e campi di lavoro diversi a seconda delle esigenze.

CARATTERISTICHE TECNICHE

00STL125

Range di saldatura 20÷125 mm
Alimentazione 230V E 50Hz/60Hz
Assorbimento Max 1.400 W
Tensione in uscita da 5 a 42 volts
Dimensioni polifusore 1080 x 840 x 580 mm
Peso (solo polifusore) 10 kg
Fornito con matrici
Dimensioni cassa di trasporto 1500 x 800 x 1300 mm
Working temperature da -5° a + 40°C

Elementi di base forniti con la saldatrice: Macchina base completa di polifusore elettronico TE Cassetta in acciaio completa di bussole per polifusione Ø 25 ÷ 125 mm e chiavi di servizio Rulliera supporto tubo Carrello di trasporto
Accessori a richiesta: • Cassa di trasporto
